MIB6020M-Wシリーズ
大電流用の低背パワーインダクタ MIBシリーズは閉磁路構造を採用したパワーインダクタです。シールドコア材にフェライトを採用し、低輻射ノイズを実現しました。
  • シールドコアによる閉磁路構造と低損失材の採用により高効率を実現

  • 端子電極部分に金めっきを採用したことによる、優れたはんだ耐熱性・はんだ付け性

  • 金めっき電極と熱圧着技術を融合して自動化ラインを構築、高品質を実現

  • RoHS指令適合製品

用途


DC/DCコンバータ昇圧/降圧回路

構造


MIB6020M-Wシリーズ構造イメージ

寸法

【MIB6020M-Wシリーズ】

推奨ランドパターン


形名および定格一覧


(代表値/Typical)
形名 インダクタンス L [µH] ※1 直流抵抗 Rdc [Ω] ※2 定格電流 Idc1 [A] ※3 定格電流 Idc2 [A] ※4
MIB6020M-4R7W 4.7±20% 0.055 2.91 2.53
MIB6020M-6R8W 6.8±20% 0.083 2.43 2.06
MIB6020M-100W 10.0±20% 0.11 2.07 1.81

※1 Ta=25°C、Idc=0A、測定周波数100kHz / 1V

※2 Ta=25°C

※3 Idc1 インダクタンス変化率 |△L/L|≦30%

※4 Idc2 温度上昇 △T≦40°C

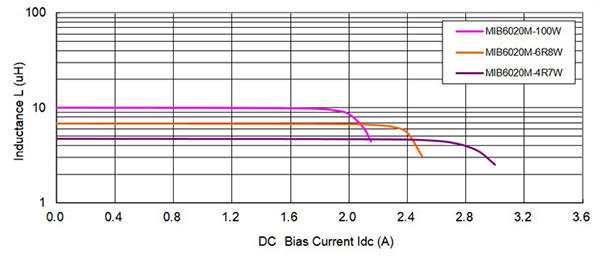

直流重畳特性
