MIB4012M-Wシリーズ

MIB4012M-Wシリーズ

特長


MIB4012M-Wシリーズ
小型・低背のパワーインダクタ MIBシリーズは閉磁路構造を採用したパワーインダクタです。シールドコア材にフェライトを採用し、低輻射ノイズを実現しました。
  • シールドコアによる閉磁路構造と低損失材の採用により高効率を実現

  • 端子電極部分に金めっきを採用したことによる、優れたはんだ耐熱性・はんだ付け性

  • 金めっき電極と熱圧着技術を融合して自動化ラインを構築、高品質を実現

  • RoHS指令適合製品

用途


小型DC/DCコンバータ昇圧/降圧回路

構造


MIB4012M-Wシリーズ構造イメージ

寸法

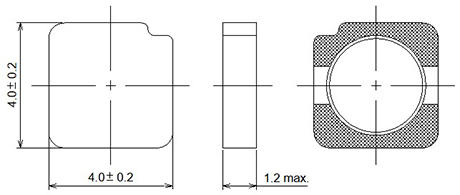

【MIB4012M-Wシリーズ】

推奨ランドパターン


形名および定格一覧


(代表値/Typical)
形名 インダクタンス L [µH] ※1 直流抵抗 Rdc [Ω] ※2 定格電流 Idc1 [A] ※3 定格電流 Idc2 [A] ※4
MIB4012M-1R0W 1.0±50% 0.045 3.02 2.59
MIB4012M-2R2W 2.2±20% 0.07 2.26 2.07
MIB4012M-3R3W 3.3±20% 0.093 1.87 1.79
MIB4012M-4R7W 4.7±20% 0.13 1.53 1.45
MIB4012M-6R8W 6.8±20% 0.18 1.32 1.26
MIB4012M-100W 10.0±20% 0.24 1.12 1.04
MIB4012M-150W 15.0±20% 0.37 0.88 0.82
MIB4012M-220W 22.0±20% 0.55 0.74 0.67

※1 Ta=25°C、Idc=0A、測定周波数100kHz / 1V

※2 Ta=25°C

※3 Idc1 インダクタンス変化率 |△L/L|≦30%

※4 Idc2 温度上昇 △T≦40°C
