PMF系列

PMF系列

特征


PMF系列
PMF系列是以铁氧体材料为核心的SMD(表面安装)型的噪音抑制部件。它在各种电子设备的DC电源线中具有出色的噪音抑制效果。通过与多层陶瓷电容器的结合,可以抑制宽频带的噪音。
  • 因为整体结构由无机材料构成,所以具有很高的可靠性。

  • 虽然小型,但允许电流大,可以用于大电流的DC线。

  • 对端子电极部位进行了镀锡,具有良好的耐热性和可焊性。

  • 产品高度低,适合高密度。

  • 符合RoHS标准。

用途


笔记本电脑、数字家电、办公自动化设备的DC电源线,机器人、FA设备等的工业电子设备的DC电源线

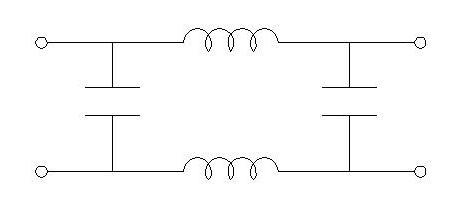

等价电路


PMF系列

尺寸


  • PMF系列

种类一览及插入损耗特性


■种类一览及额定参数

型号 额定电压
DC(V)
额定电流
DC(A)
直流电阻
(mΩ max.)
使用温度范围
(°C)
PMF7060C1E-01 25 10 5 -55~+125
PMF7060C1H-01 50 10 5 -55~+125
PMF7060C2A-01 100 10 5 -55~+125

■使用注意事项(额定值的注意事项)

在温度高于+ 85°C的场合使用PMF系列时,需要降低额定电流。 请根据使用温度降低所用电流,如图所示。

■插入损耗特性
