MIB3008M-Wシリーズ

MIB3008M-Wシリーズ

特長


MIB3008M-Wシリーズ
  • 閉磁路 小型低背パワーインダクタ 3.0mm×3.0mm(Typ) ×h0.8mm(Max)

  • 閉磁路構造による低ノイズ,少漏れ磁束

用途


小型DC/DCコンバータ昇圧/降圧回路用

構造

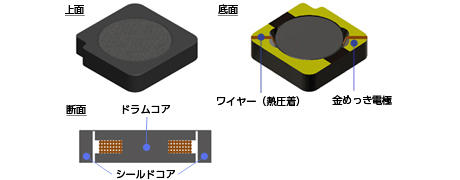

MIB3008M-Wシリーズ構造イメージ

寸法

【MIB3008M-Wシリーズ】

推奨ランドパターン


形名および定格一覧


(代表値/Typical)
部品番号 インダクタンス L [µH] ※1 直流抵抗 Rdc [Ω] ※2 定格電流 Idc1 [A] ※3 使用温度範囲 Ta[°C] ※4
MIB3008M-1R0W 1.0±30% 0.073 1.53 / 1.89 -40~+125
MIB3008M-2R2W 2.2±20% 0.14 1.11 / 1.32 -40~+125
MIB3008M-3R3W 3.3±20% 0.2 0.87 / 1.10 -40~+125
MIB3008M-4R7W 4.7±20% 0.3 0.72 / 0.88 -40~+125
MIB3008M-6R8W 6.8±20% 0.38 0.61 / 0.76 -40~+125
MIB3008M-100W 10.0±20% 0.6 0.52 / 0.60 -40~+125

※1 Ta=25°C、Idc=0A

※2 Ta=25°C

※3 Idc1 インダクタンス変化率 |△L/L|≦30% Idc2:温度上昇Temperature rise △T≦40°C

※4 自己発熱含む

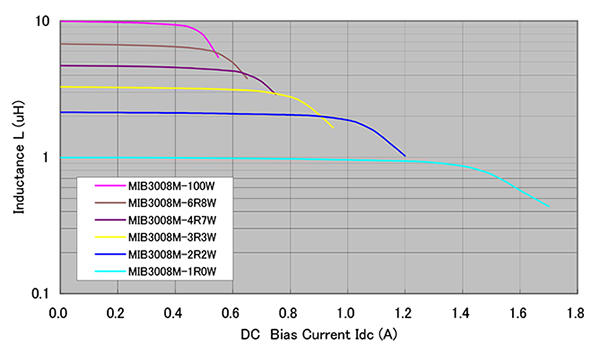

直流重畳特性
