MIB4008M-Wシリーズ

MIB4008M-Wシリーズ

特長


MIB4008M-Wシリーズ
  • 閉磁路 小型低背パワーインダクタ 4.0mm×4.0mm(Typ.)×h0.8mm(Max)

  • 閉磁路構造による低ノイズ,少漏れ磁束

用途


小型DC/DCコンバータ昇圧/降圧回路用

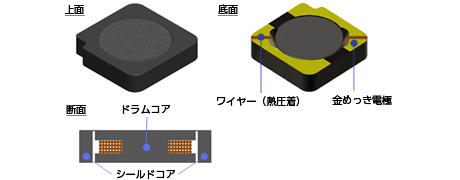

構造


MIB4008M-Wシリーズ構造イメージ

寸法

【MIB4008M-Wシリーズ】

推奨ランドパターン


形名および定格一覧


(代表値/Typical)
部品番号 インダクタンス L [µH] ※1 直流抵抗 Rdc [Ω] ※2 定格電流 Idc1 [A] ※3 使用温度範囲 Ta[°C] ※4
MIB4008M-1R0W 1.0±30% 0.07 2.18 / 1.91 -40~+125
MIB4008M-2R2W 2.2±20% 0.13 1.48 / 1.28 -40~+125
MIB4008M-3R3W 3.3±20% 0.2 1.21 / 1.07 -40~+125
MIB4008M-4R7W 4.7±20% 0.3 0.97 / 0.90 -40~+125
MIB4008M-6R8W 6.8±20% 0.43 0.82 / 0.70 -40~+125
MIB4008M-100W 10.0±20% 0.57 0.69 / 0.63 -40~+125

※1 Ta=25°C、Idc=0A

※2 Ta=25°C

※3 Idc1 インダクタンス変化率 |△L/L|≦30% Idc2:温度上昇Temperature rise △T≦40°C

※4 自己発熱含む

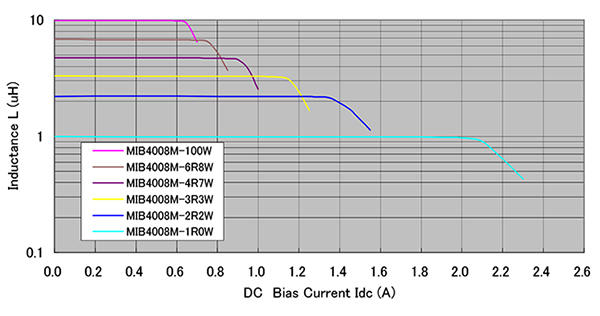

直流重畳特性
