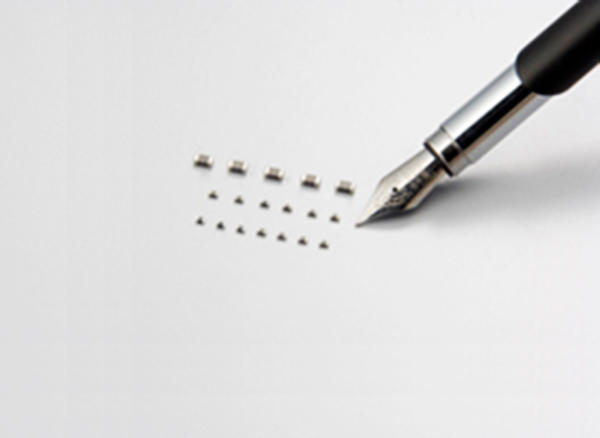

インピーダンス素子からトロイダルチップまでの広いインピーダンス特性範囲を面実装化したチップビーズです。無機材料によるモノリシック構造で信頼性が高く、閉磁路構造のためクロストークが発生せず高密度実装が可能です。インピーダンス特性として抵抗成分(R)を主体としているため、ノイズ伝導経路に直列に挿入することでノイズ成分を減衰させることができます。ニッケル、錫めっき構造の外部電極により、はんだ耐熱性およびはんだ付け性に優れています。また、あらゆる回路・ノイズに対応するため抵抗成分(R)を4つの材質に分けてシリーズ化。形状は、1608~2012サイズをカバーしています。

用途


携帯電話、TV・VTR・DVDなどのデジタル映像機器、コンピュータ及び周辺機器、カーエレクトロニクス、 プリンタ・FAXなどのDC電源ラインのノイズ対策

等価回路


信号ライン用等価回路イメージ

寸法


  • 信号ライン用寸法
  • 単位:㎜
    タイプ L W T C(min.)
    N1608ZL 1.6±0.15 0.8±0.15 0.8±0.15 0.1
    N2012ZL 2.0±0.2 1.25±0.2 0.9±0.2 0.3
    N1608Z 1.6±0.15 0.8±0.15 0.8±0.15 0.1
    N2012Z 2.0±0.2 1.25±0.2 0.9±0.2 0.3
    N1608ZA 1.6±0.15 0.8±0.15 0.8±0.15 0.1
    N2012ZA 2.0±0.2 1.25±0.2 0.9±0.2 0.3
    N2012ZA252 2.0±0.2 1.25±0.2 1.25±0.2 0.3
    N1608ZE 1.6±0.15 0.8±0.15 0.8±0.15 0.1
    N2012ZE 2.0±0.2 1.25±0.2 0.9±0.2 0.3
