MIB2010M-W 系列

MIB2010M-W 系列

特征

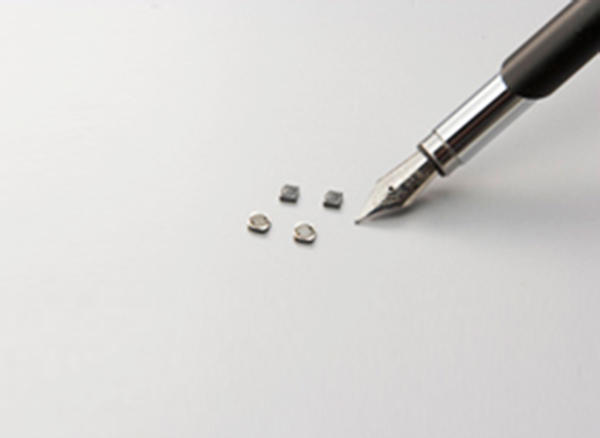

MIB2010M-W
  • 闭磁路 小型低背功率电感 2.0mmX2.0mm(Typ)Xh1.0mm(Max)

  • 闭磁路结构 低噪音,少漏磁

用途


手机,液晶显示屏等
DC/DC转换器用

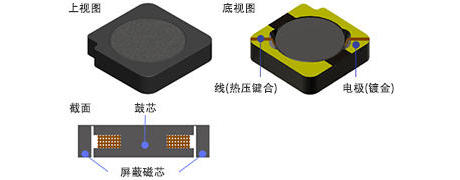

结构


MIB2010M-W

尺寸

【MIB2010M-W 系列】

焊盘模式


规格


(代表值)
品名型号 电感量
L [µH] *1
直流阻抗
Rdc [Ω] *2
额定电流
Idc1 [A] *3
使用温度范围
Ta[°C] *4
MIB2010M-R50W 0.5±30% 0.05 1.99 / 2.14 -40~+125
MIB2010M-1R0W 1.0±30% 0.069 1.53 / 1.82 -40~+125
MIB2010M-1R5W 1.5±30% 0.093 1.22 / 1.64 -40~+125
MIB2010M-2R2W 2.2±20% 0.13 1.04 / 1.29 -40~+125
MIB2010M-3R3W 3.3±20% 0.18 0.83 / 1.15 -40~+125
MIB2010M-4R7W 4.7±20% 0.27 0.66 / 0.90 -40~+125
MIB2010M-6R8W 6.8±20% 0.43 0.57 / 0.68 -40~+125
MIB2010M-100W 10.0±20% 0.7 0.47 / 0.53 -40~+125
MIB2010M-150W 15.0±20% 1.05 0.37 / 0.43 -40~+125
MIB2010M-220W 22.0±20% 1.36 0.31 / 0.38 -40~+125

*1 Ta=25°C、Idc=0A

*2 Ta=25°C

*3 Idc1:电感变化率 |△L/L|≦30% Idc2:温度上升 △T≦40°C

*4 包括自温上升

直流叠加特性
