MIB2508M-W 系列

MIB2508M-W 系列

特征


MIB2508M-W
  • 闭磁路 小型低背功率电感 2.5mmX2.5mm(Typ)Xh0.8mm(Max)

  • 闭磁路结构 低噪音,少漏磁

用途


手机,液晶显示屏等
DC/DC转换器用

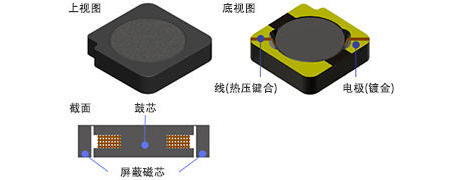

结构


MIB2508M-W

尺寸

【MIB2508M-W 系列】

焊盘模式


规格


(代表值)
品名型号 电感量
L [µH] *1
直流阻抗
Rdc [Ω] *2
额定电流
Idc1 [A] *3
使用温度范围
Ta[°C] *4
MIB2508M-1R0W 1.0±30% 0.076 1.55 / 1.74 -40~+125
MIB2508M-2R2W 2.2±20% 0.15 1.04 / 1.21 -40~+125
MIB2508M-3R3W 3.3±20% 0.23 0.87 / 0.94 -40~+125
MIB2508M-4R7W 4.7±20% 0.4 0.67 / 0.70 -40~+125
MIB2508M-6R8W 6.8±20% 0.49 0.58 / 0.64 -40~+125
MIB2508M-100W 10.0±20% 0.79 0.46 / 0.48 -40~+125
MIB2508M-150W 15.0±20% 1.06 0.38 / 0.42 -40~+125

*1 Ta=25°C、Idc=0A

*2 Ta=25°C

*3 Idc1:电感变化率 |△L/L|≦30% Idc2:温度上升 △T≦40°C

*4 包括自温上升

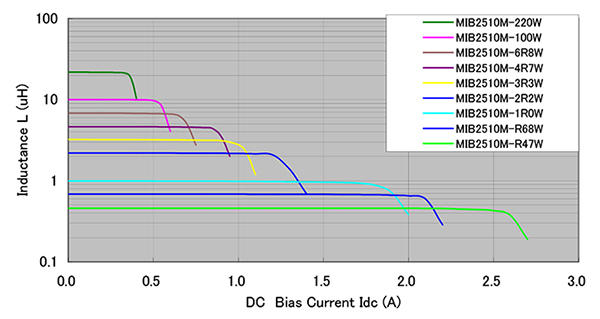

直流叠加特性
