MIB3008M-W 系列

MIB3008M-W 系列

特征


MIB3008M-W
  • 闭磁路 小型低背功率电感 3.0mmX3.0mm(Typ)Xh0.8mm(Max)

  • 闭磁路结构 低噪音,少漏磁

用途


手机,液晶显示屏等
DC/DC转换器用

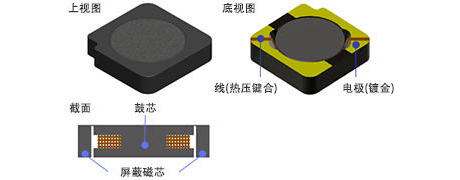

结构


MIB3008M-W

尺寸

【MIB3008M-W 系列】

焊盘模式


规格


(代表值)
品名型号 电感量
L [µH] *1
直流阻抗
Rdc [Ω] *2
额定电流
Idc1 [A] *3
使用温度范围
Ta[°C] *4
MIB3008M-1R0W 1.0±30% 0.073 1.53 / 1.89 -40~+125
MIB3008M-2R2W 2.2±20% 0.14 1.11 / 1.32 -40~+125
MIB3008M-3R3W 3.3±20% 0.2 0.87 / 1.10 -40~+125
MIB3008M-4R7W 4.7±20% 0.3 0.72 / 0.88 -40~+125
MIB3008M-6R8W 6.8±20% 0.38 0.61 / 0.76 -40~+125
MIB3008M-100W 10.0±20% 0.6 0.52 / 0.60 -40~+125

*1 Ta=25°C、Idc=0A

*2 Ta=25°C

*3 Idc1:电感变化率 |△L/L|≦30% Idc2:温度上升 △T≦40°C

*4 包括自温上升

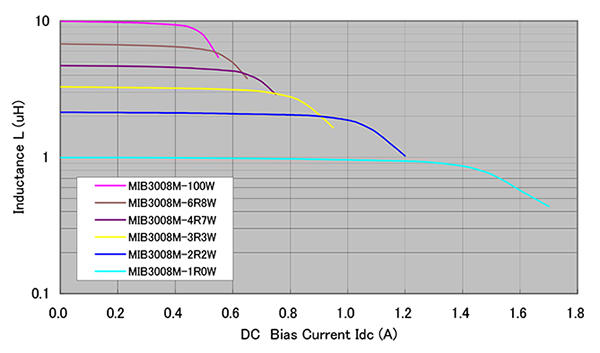

直流叠加特性
