MIB4008M-W 系列

MIB4008M-W 系列

特征


MIB4008M-W
  • 闭磁路 小型低背功率电感 4.0mmX4.0mm(Typ.)Xh0.8mm(Max)

  • 闭磁路结构 低噪音,少漏磁

用途


手机,液晶显示屏等
DC/DC转换器用

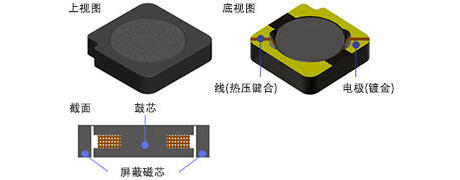

结构


MIB4008M-W

尺寸

【MIB4008M-W 系列】

焊盘模式


规格


(代表值)
品名型号 电感量
L [µH] *1
直流阻抗
Rdc [Ω] *2
额定电流
Idc1 [A] *3
使用温度范围
Ta[°C] *4
MIB4008M-1R0W 1.0±30% 0.07 2.18 / 1.91 -40~+125
MIB4008M-2R2W 2.2±20% 0.13 1.48 / 1.28 -40~+125
MIB4008M-3R3W 3.3±20% 0.2 1.21 / 1.07 -40~+125
MIB4008M-4R7W 4.7±20% 0.3 0.97 / 0.90 -40~+125
MIB4008M-6R8W 6.8±20% 0.43 0.82 / 0.70 -40~+125
MIB4008M-100W 10.0±20% 0.57 0.69 / 0.63 -40~+125

*1 Ta=25°C、Idc=0A

*2 Ta=25°C

*3 Idc1:电感变化率 |△L/L|≦30% Idc2:温度上升 △T≦40°C

*4 包括自温上升

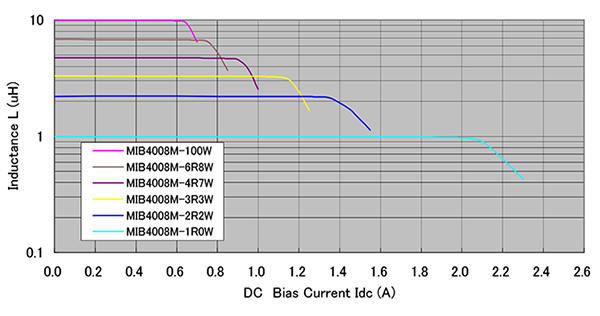

直流叠加特性
