MIB10020M-W 系列

MIB10020M-W 系列

特征

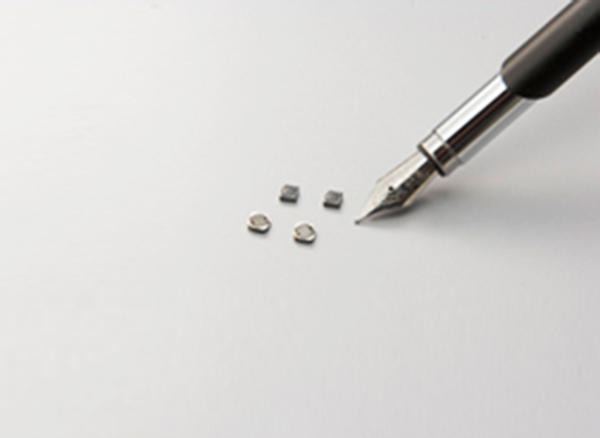

MIB10020M-W
  • 闭磁路 小型低背功率电感 10.0mmX10.0mm(Typ)Xh2.0mm(Max)

  • 闭磁路结构 低噪音,少漏磁

用途


手机,液晶显示屏等
DC/DC转换器用

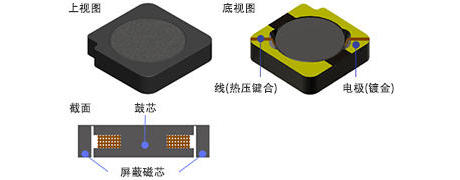

结构


MIB10020M-W

尺寸

【MIB10020M-W 系列】

焊盘模式


规格


(代表值)
品名型号 电感量
L [µH] *1
直流电阻
Rdc [Ω] *2
额定电流
Idc1 [A] *3
使用温度范围
Ta[°C] *4
MIB10020M-3R0W 3.0±30% 0.027 4.51 / 4.20 -40~+125
MIB10020M-4R7W 4.7±30% 0.035 3.89 / 3.63 -40~+125
MIB10020M-6R8W 6.8±30% 0.052 3.15 / 3.02 -40~+125
MIB10020M-100W 10.0±20% 0.074 2.54 / 2.51 -40~+125
MIB10020M-150W 15.0±20% 0.099 2.12 / 2.13 -40~+125
MIB10020M-220W 22.0±20% 0.15 1.69 / 1.72 -40~+125
MIB10020M-470W 47.0±20% 0.3 1.19 / 1.18 -40~+125
MIB10020M-101W 100.0±20% 0.56 0.83 / 0.88 -40~+125

*1 Ta=25°C、Idc=0A

*2 Ta=25°C

*3 Idc1:电感变化率|△L/L|≦30% Idc2:温度上升△T≦40°C

*4 包括自温上升

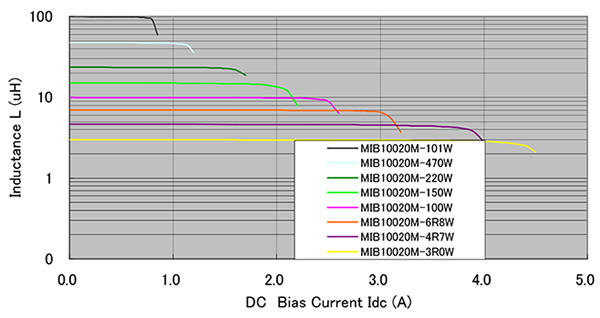

直流叠加特性
