电子元件/组件

电源线用

电源线用

特征

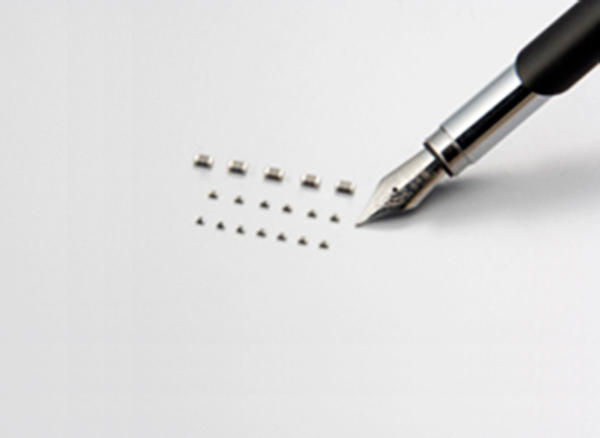

低RDC化贴片磁珠,容许电流大,IC等的电源线噪音对策用磁珠。无机材料一体构造,闭磁路构造,串扰低。串联在电路电源线中,可减弱传导和辐射噪音。镍,锡电镀外部电极,有良好的焊接耐热性及可焊性。根据电源线的容量,最大规定电流覆2.5A、1.0A、6A三个类型的系列。

用途


手机,TV・VTR・DVD等的数字影像机器,电脑及周边机器,汽车电子,打印传真等的DC电源线的噪音对策

等价电路


尺寸


  • 尺寸
  • (単位: ㎜)
    形式 L W T C(min.)
    N1608ZP600T15 1.6±0.15 0.8±0.15 0.8±0.15 0,1
    N1608ZP221T15 1.6±0.15 0.8±0.15 0.8±0.15 0,1
    N2012ZP600T25 2.0±0.2 1.25±0.2 0.9±0.2 0.3
    N2012ZP121T25 2.0±0.2 1.25±0.2 0.9±0.2 0.3
    N2012ZP221T20 2.0±0.2 1.25±0.2 0.9±0.2 0.3
    N2012ZP301T10 2.0±0.2 1.25±0.2 0.9±0.2 0.3
    N2012ZP501T10 2.0±0.2 1.25±0.2 0.9±0.2 0.3
    N3216ZP500T25 3.2±0.2 1.6±0.6 1.35±0.2 0.3
    N3216ZP501T25 3.2±0.2 1.6±0.6 1.35±0.2 0.3
    N2012ZPS800T27 2.0±0.2 1.25±0.2 0.85±0.2 0.3
    N2012ZPS121T25 2.0±0.2 1.25±0.2 0.85±0.2 0.3
    N3216ZPS500T60 3.2±0.2 1.6±0.6 1.3±0.2 0.3
    N3216ZPS800T40 3.2±0.2 1.6±0.6 1.1±0.2 0.3
